導語

實驗室里經常會遇到這樣的需求：想讓激光束變細，卻手頭只有一套激光擴束鏡。于是很多同事會把它倒裝，期望得到更小的光斑。這個“逆向法"真的有效嗎？它能夠幫你實現更緊湊的焦點，還是暗藏不可忽視的隱患？本文從光學原理、倍率計算、實際應用以及必須規避的坑點全部拆解，讓你在“一鍵倒裝"前胸有成竹。

一、激光擴束鏡的工作原理

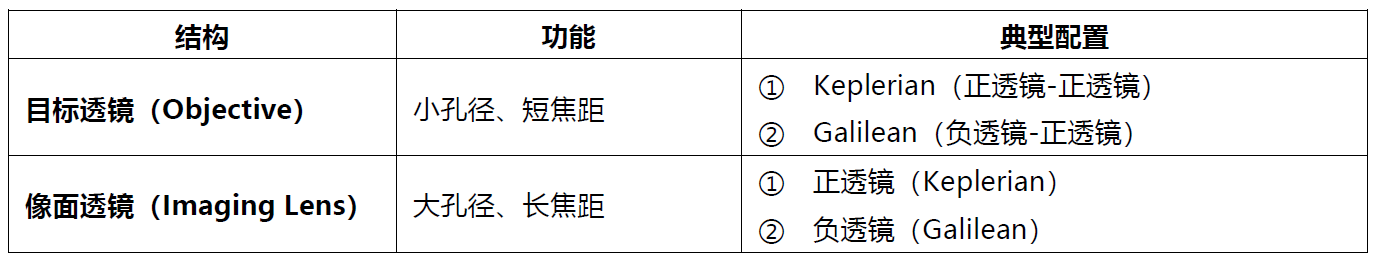

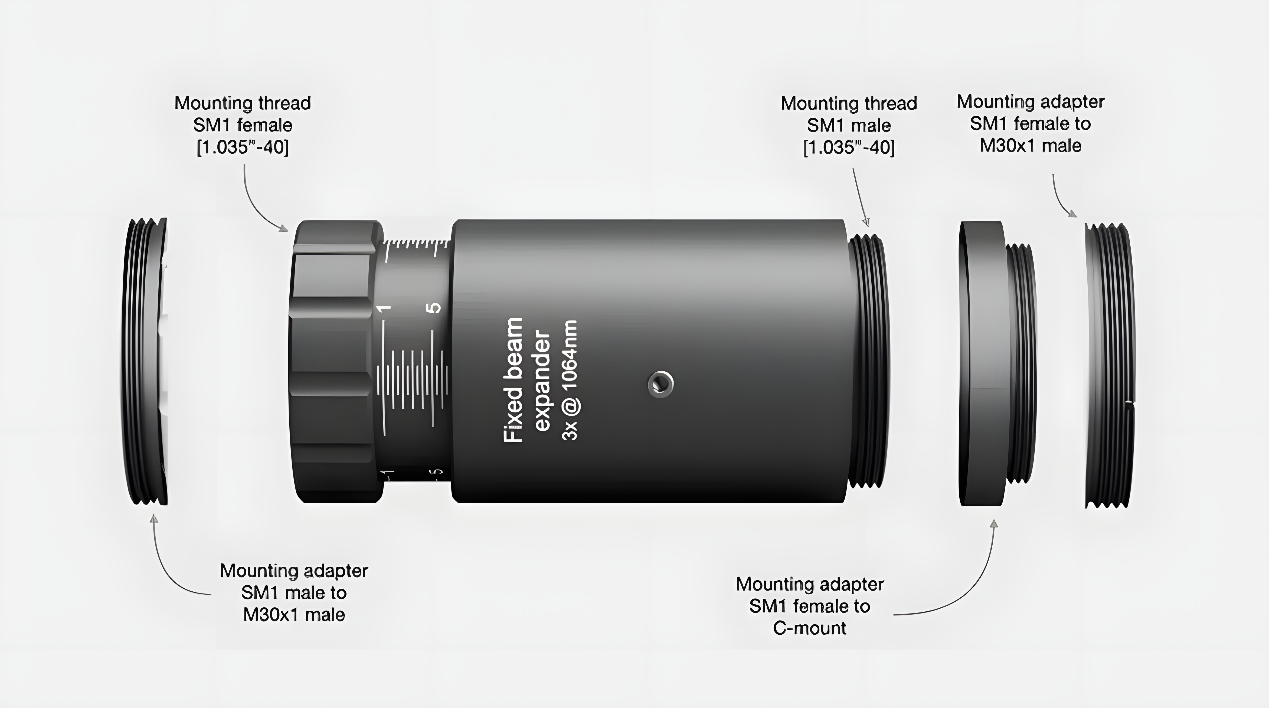

激光擴束鏡（Beam Expander）本質上是兩片透鏡（或反射鏡）組合形成的光學望遠鏡：

在正向使用時，光束進入小孔徑的目標透鏡，被會聚后在其焦點處進入大孔徑的像面透鏡，最終產生放大的準直光束。

二、正向 vs 逆向：光學公式的切換

1.基本關系式

• θinθout：輸入/輸出的發散角（rad）

• DoutDin：對應的光束直徑

• MP：放大倍率（Magnification Power）

2.正向（放大）

• 例：fobj=25mm，fimage=125mm→ MP = 5×，光束直徑放大 5 倍，發散角降低 5 倍。

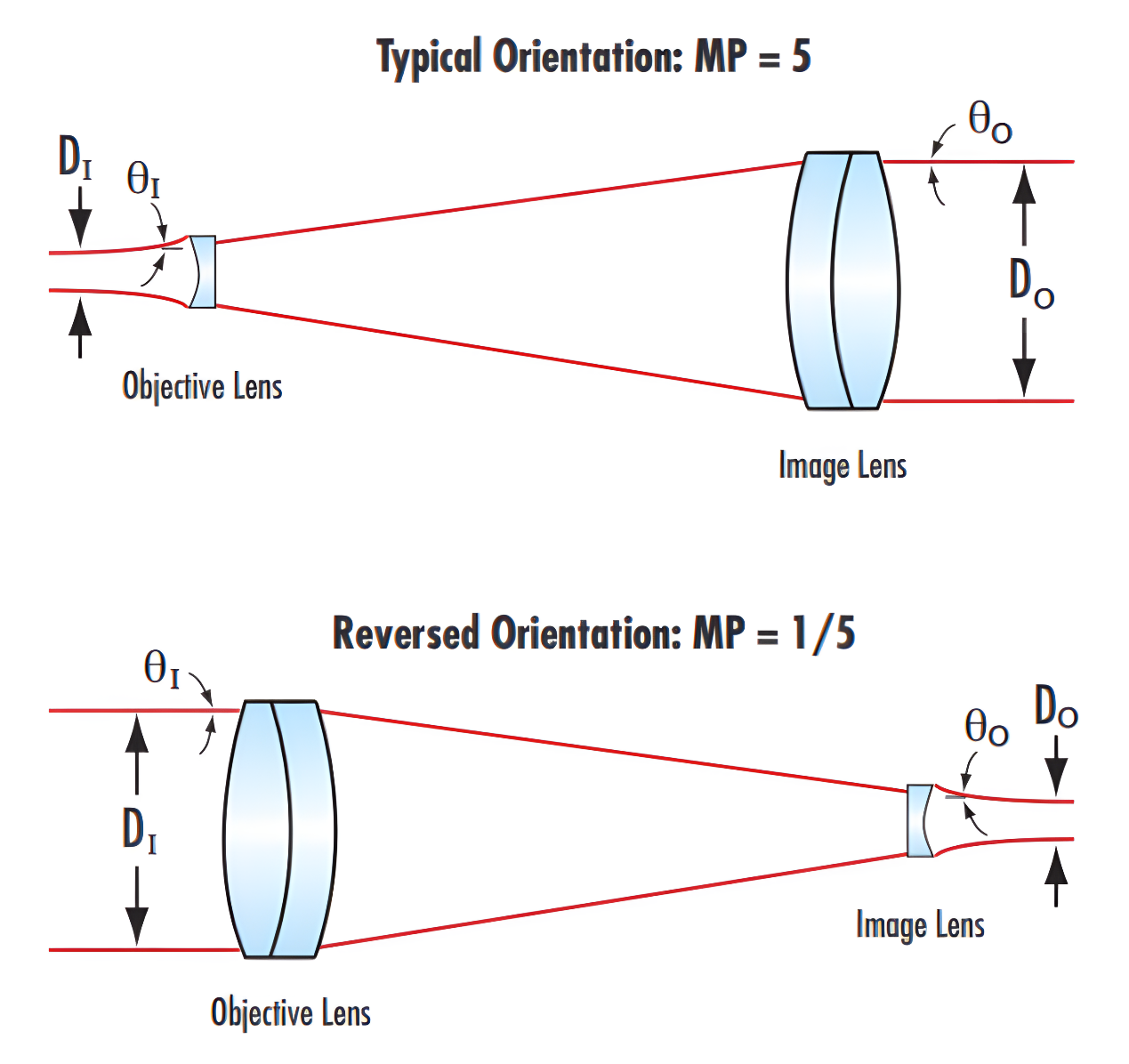

3.逆向（收縮）

把光路倒過來后，目標透鏡與像面透鏡互換，放大倍率取倒數：

• 同上例，倒裝后 MP = 1/5，光束直徑立即變為原來的 1/5。

• 但對應的發散角 放大 5 倍，導致光束在傳播距離稍長時迅速膨脹。

關鍵結論：倒裝激光擴束鏡可以實現光束收縮，但代價是更大的發散角。

三、逆向使用的實際價值

如果你的應用距離極短（< 5 cm）且功率適中，逆向方案往往是較經濟的選擇。

四、必須注意的風險與“坑"

1.發散角急劇增大

倒裝后光束在自由空間的擴散速率為原來的 MP 倍，光斑直徑隨距離

z近似為D(z)≈D0+2θoutz

當z超過幾倍焦距后，光斑尺寸可能已經超過目標尺寸，導致遠場失效。

2.鬼像反射（Ghost Reflections）

大多數擴束鏡在正向設計時已對內部多次反射進行抑制（鍍膜、傾斜角度等）。倒裝后，這些未校準的反射路徑可能在高功率激光下形成內部聚焦點，從而降低光束質量甚至產生局部燒傷。

3.激光損傷閾值（LIDT）

擴束鏡的入口光闌通常是設計中高功率承受面。倒裝后，原來的出口光闌成為新的入口，光強密度提升×MP2；若超過元件的 LIDT，將導致透鏡或涂層受損。

4.波長與帶寬限制

并非所有透鏡對所有波長同等透過。倒裝后光路角度與入射角可能改變，導致色散、焦距漂移，尤其在寬帶或紫外/紅外激光下需格外驗證。

擴束器通常使用小的物鏡和大的目鏡來增大光束直徑，但也可反向使用，即通過大的物鏡和小的目鏡來減小光束直徑。

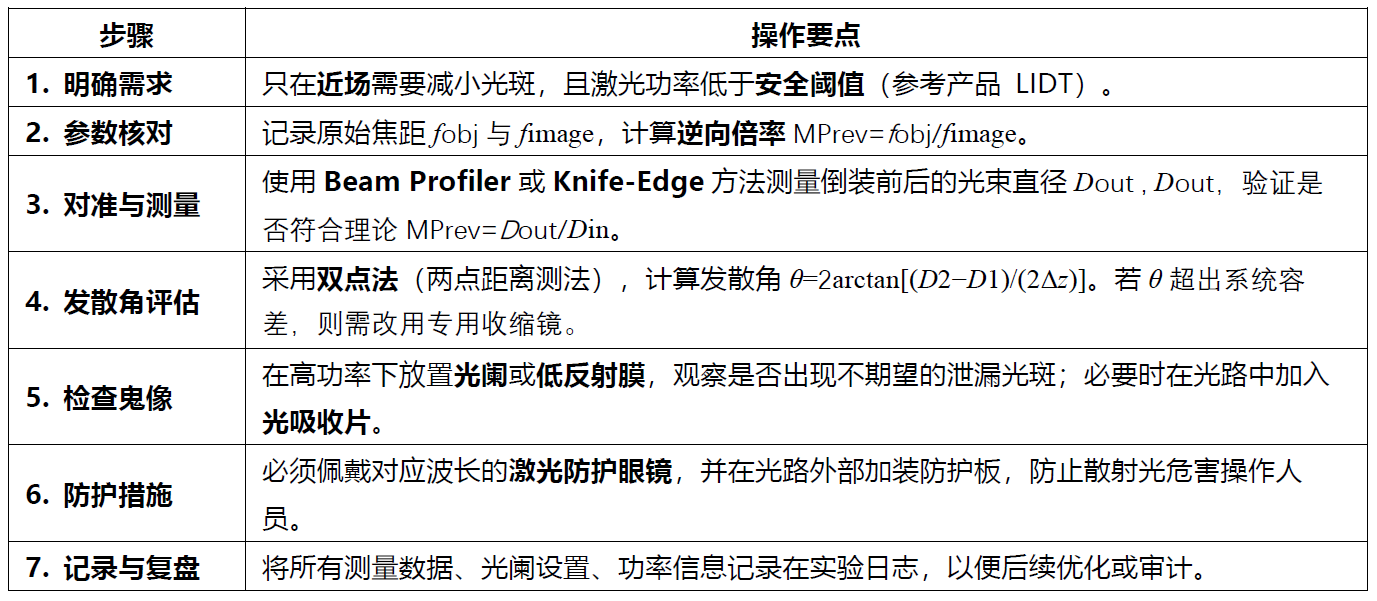

五、安全、可靠的倒裝使用流程

小技巧：如果倒裝后發散角仍在可接受范圍，建議在光束出口處再加裝一個小孔徑光闌，限制遠場光斑的大直徑。

六、設計選型小貼士

七、推薦閱讀 & 進一步學習

• 光束放大/收縮原理（光學教科書章節）

• 激光安全手冊（ANSI Z136?1）

• 光學仿真軟件（如 ZEMAX/OSLO）：在虛擬環境中預演逆向光路，快速評估發散與鬼像。

結語

把激光擴束鏡倒裝確實可以在短距離實現光束收縮，成本低、實現快。但必須權衡發散角增大、潛在鬼像和激光損傷閾值這三大風險。只要在功率、距離、波長等條件滿足的前提下，嚴格遵循對準?測量?防護的操作流程，倒裝使用即可成為實驗室的高效“應急方案"。
